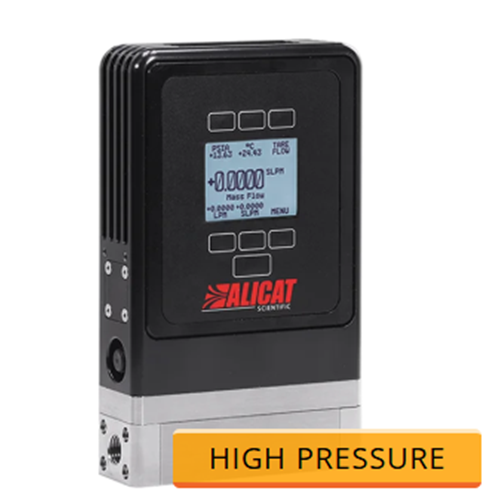

مقياس التدفق IS-Max™ (للفئة I القسم 1)
قياس تدفق الكتلة في البيئات التي تتواجد فيها الغازات المتفجرة بشكل دائم
توفر مقاييس التدفق المخصصة لبيئات الفئة I القسم 1 قياسًا دقيقًا للغازات في الأماكن التي تتواجد فيها الغازات المتفجرة بشكل دائم. جهاز IS-Max آمن جوهريًا ومعتمد للمنطقة Zone 0 بموافقات ATEX وIECEx وDEKRA لأمريكا الشمالية، مما يضمن التوافق في المناطق الخطرة.
باستخدام تقنية فرق الضغط الصفائحي، يوفر IS-Max قياسًا دقيقًا لتدفق الكتلة والتدفق الحجمي مع تقارير متعددة المتغيرات تشمل بيانات درجة الحرارة والضغط.
الخصائص الرئيسية:
| الشهادة | العلامة | رقم الشهادة |
|---|---|---|
| ATEX | II 1G Ex ia IIC T4 Ga Tamb من -20 °C إلى +70 °C | DEKRA 22ATEX0075X |
| IECEx | Ex ia IIC T4 Ga Tamb من -20 °C إلى +70 °C | IECEx DEK 22.0078X |
| أمريكا الشمالية | الفئة I، القسم 1، المجموعات A-D T4، Ex ia الفئة I، المنطقة 0، AEx ia IIC T4 Ga Tamb من -20 °C إلى +70 °C | DEKRA 23CAUS40-127215 |
| النطاق | 10 SCCM – 20 SLPM | 50–5000 SLPM |
|---|---|---|
| دقة تدفق الكتلة | ± 0.6% من القراءة أو ± 0.1% من كامل التدرج, أيهما أكبر | ± 2% من كامل التدرج |
| تكرارية التدفق (2σ) | ± 0.1% من كامل التدرج | ± 0.2% من كامل التدرج |
| نطاق قياس التدفق | 0.1–100% من كامل التدرج (نسبة خفض 1,000:1) | 0.2–100% من كامل التدرج (نسبة خفض 500:1) |
| المعيار | |
|---|---|
| دقة الضغط | فوق 1 atm: ± 0.5% من القراءة تحت 1 atm: ± 0.07 PSIA |
| ضغط التشغيل | 11.5–320 PSIA |
| الحساسية لدرجة الحرارة | انزياح صفر تدفق الكتلة: ± 0.01% من كامل التدرج لكل °C انطلاقًا من درجة حرارة التصفير انزياح مدى تدفق الكتلة: ± 0.1% من القراءة لكل °C انطلاقًا من 25 °C انزياح الصفر والمدى لتدفق الكتلة: ± 0.01% من كامل التدرج لكل °C انطلاقًا من 25 °C |
| الحساسية للضغط | انزياح صفر تدفق الكتلة: ± 0.01% من كامل التدرج لكل °C انطلاقًا من درجة حرارة التصفير, لكل atm انطلاقًا من ضغط التصفير انزياح مدى تدفق الكتلة: ± 0.01% من القراءة لكل °C انطلاقًا من 25 °C, لكل atm انطلاقًا من ظروف المعايرة انزياح صفر تدفق الكتلة: ± 0.01% من كامل التدرج لكل atm انطلاقًا من ضغط التصفير انزياح مدى تدفق الكتلة: ± 0.1% من القراءة لكل atm انطلاقًا من ظروف المعايرة |
| دقة درجة الحرارة | ± 0.75 °C |
| نطاق درجة حرارة التشغيل | -20…70 °C (المحيط والغاز) |
| إجمالي عدم اليقين الحجمي | ± 0.1% من القراءة (عدم يقين إضافي) |
| زمن استجابة الحساس | < 1 ms |
| زمن استجابة المؤشر النموذجي | < 10 ms, حسب معدل التدفق |
| زمن الإحماء النموذجي | < 1 s |
للحصول على معلومات مفصلة عن جميع طرازات مقاييس التدفق، تواصلوا مع مستشاري تجهيز المختبرات لدينا.
